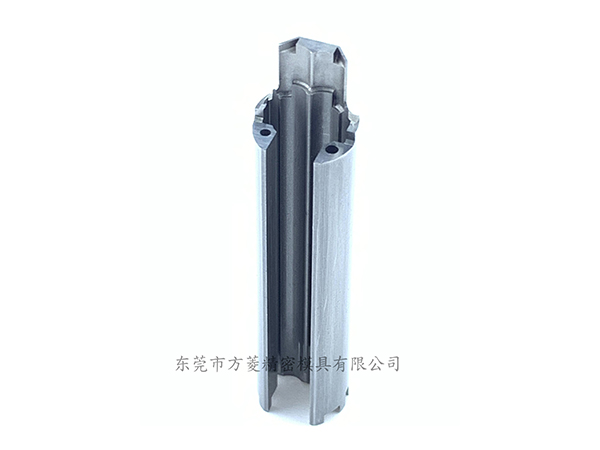

连接器模具属于超精密小型型腔模具，大多多腔、薄壁、细 PIN 孔、玻纤工程料（LCP/PA6T），加工、装配、试模、量产维护每一环都容易踩坑，下面按加工阶段梳理核心难点：
一、模芯加工难点（CNC / 研磨 / 慢丝 / EDM）
1. 微小 PIN 孔、细槽加工，精度要求极高
Pitch（针距）0.4、0.5、0.8mm 这类连接器，PIN 孔孔径很小、孔深大。
- 普通 CNC 刀具极易断刀；小孔只能靠慢走丝 + 镜面 EDM。
- 孔距公差 ±0.01~0.02mm，一旦孔位偏移，后续端子插装直接干涉、插不进。
- 孔内壁毛边、积碳，会造成塑胶产品 PIN 孔刮胶、粘胶。
2. 薄壁、细小筋位，加工易崩角
很多连接器壁厚 0.2~0.4mm，筋条窄而高。
- 放电加工容易积碳、局部烧蚀；抛光时尖角容易塌边，尺寸直接超差。
- 热处理变形风险大，薄镶件淬火后轻微变形就导致孔位漂移。
3. 多镶件拆分带来的配模累积公差
连接器模具几乎全是镶件化设计（PIN 镶件、型腔镶件）。
- 单个镶件精度再好，几十个镶件装配叠加，累积公差很容易超。
- 镶件配合间隙控制难：间隙大飞边；间隙小，受热膨胀会卡模。
4. 镜面抛光难度大
LCP 产品外观、孔内壁要求高光，不能有砂纸纹路。
- 深小孔、窄槽很难手工抛光；抛光力度控制不好，容易把尖角抛圆、尺寸变小。
二、模具结构设计 & 装配难点
1. 多腔模具进胶不平衡（热流道为主）
16/32/64 穴甚至更多腔，LCP 流动性差、玻纤各向异性。
- 各型腔填充快慢不一致，产品重量、翘曲、尺寸差异大。
- 针阀热嘴的时序、压力很难调平衡，单点异常就会出现缺胶、烧焦。
2. 排气设计极其苛刻（LCP 头号痛点）
LCP 玻纤料高速注射，气体来不及排出：
- 排气槽深度0.01~0.03mm，深了飞边，浅了困气烧焦、缺胶、熔接强度低。
- 细小 PIN 镶件周边排气很难做，烧焦基本都出现在 PIN 孔根部。
3. 倒扣结构：斜顶、微小滑块加工与磨损
连接器卡扣、锁止倒扣很多，斜顶尺寸细小。
- 斜顶薄、强度弱，加工容易变形；量产中反复摩擦，磨损快、容易卡滞。
- 微小滑块行程短，配合间隙管控难度高，容易跑披锋。
4. 嵌件模（包胶端子）定位难题
汽车连接器大量嵌件注塑，金属 PIN 预先放入模具。
- 定位镶针容易磨损，端子放偏、压伤、偏移，出现包胶空隙、端子拉脱。
- 注塑高压冲击，端子会移位；定位太紧放件慢，太松跑位。
三、材料与热处理难点
1. 玻纤增强料磨损强，模具寿命矛盾
LCP、PA6T 加玻纤，相当于 “塑料里面掺沙子”。
- 型腔、PIN 镶件长期冲刷磨损，孔变大、产品飞边越来越多。
- 选普通钢材寿命短；粉末钢成本高、加工难、热处理成本高。
2. 热处理变形控制
大量细小、薄型镶件。淬火后哪怕 0.005mm 变形，孔距、垂直度就超标。
对策：分段去应力、真空淬火，粗加工后预留余量，热处理后精磨。
四、试模 & 成型阶段难点
1. 产品翘曲变形（常见）
玻纤料收缩各向异性，横向纵向收缩率不一样。
- 翘曲会导致连接器组装错位、卡扣装配不到位。
- 调机很难一次性搞定，往往要反复改冷却、调浇口位置、镶件预变形补偿。
2. 飞边（披锋）管控
微小飞边在 PIN 孔、分型面、镶件接缝处，人工很难修剪，大批量会严重影响装配。
成因：镶件配合、热处理变形、锁模力不足、排气槽过深。
3. 粘模、顶白、顶穿
产品壁薄，顶出受力集中；细顶针、扁顶针位置设计不好，直接顶白、顶破。
LCP 冷却快，脱模斜度偏小就容易粘型腔。
五、量产维护难点（车间长期痛点）
1. PIN 镶件磨损、崩尖，更换成本高
量产几万模之后，PIN 孔内壁被玻纤冲刷磨损，孔变大产生飞边；尖角容易崩损。
优势：镶件式设计，可以单独更换镶件，不用整套模芯重做，但对备品管理要求高。
2. 排气槽极易堵塞
LCP 高温分解产生碳粉，会快速堵死排气槽，每隔一定模次就要拆模清理排气，停机影响产能。
3. 热流道故障
多腔针阀热流道，阀针磨损、卡滞、漏料，维修拆装麻烦，停线时间长。
六、冲压端子模具配套难点（顺带一提）
如果连同端子级进模一起做：
- 微小冲头容易断；弹片折弯回弹不稳定；高速冲压毛刺管控；材料薄，送料精度要求高。
