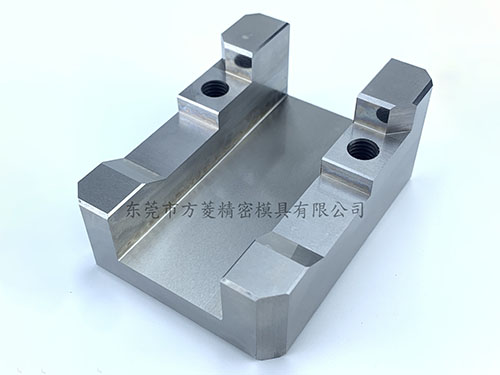

斜顶零件是动模侧内倒扣脱模机构，依靠顶针板垂直运动转化为「向上 + 侧向」复合运动，一边顶出产品，一边侧向退出倒扣，多用于内部卡扣、内凹；结构紧凑，相比滑块成本更低、占用空间小。
斜顶零件故障分为：加工制造阶段、模具装配试模阶段、量产生产阶段，故障现象、原因、对策整理如下，注塑模具行业实操版。
一、斜顶零件烧死 / 卡死、运动卡顿（频发）
现象：顶出不顺，斜顶杆与导向位拉伤、烧黑，顶针板顶不动，严重直接抱死。
原因
1. 斜顶杆与导向孔配合间隙太小，塑胶高温膨胀后间隙消失；杆身避空不足，大面积钢对钢摩擦。
2. 导向无润滑槽；钢‑钢直接摩擦，缺少自润滑导向套。
3. 斜顶角度偏大，侧向分力大；顶针板倾斜、中托司磨损，斜顶受偏载。
4. 热处理硬度不足，硬度差不够，摩擦后咬合。
5. 铁屑、胶屑掉进导向间隙。
解决
1. 封胶段保持 0.01‑0.03mm；杆身非配合区域**单边避空 0.5‑2mm**，只保留导向段接触。
2. 导向位置改用石墨青铜导向块，加工润滑油槽；高温模使用高温润滑脂。
3. 检查中托司，保证顶针板平行，消除斜顶侧向偏载。
4. 斜顶 SKD61 做到 HRC48‑52，模仁硬度略低 1‑2HRC，防止咬死。
5. 装配彻底清理铁屑；生产定期保养，禁止强行加大顶出力硬顶。
二、斜顶断裂、杆身折断
现象：斜顶杆断裂，头部留在模腔内。
原因
1. 斜顶角度过大＞12°，侧向力激增；倒扣深度大，斜顶杆截面尺寸过小，强度不足。
2. 运动干涉：合模时斜顶没有完全复位，撞模。
3. 斜顶座松动、T 槽间隙过大，摆动冲击；螺丝松动。
4. 热处理应力大，加工刀纹深造成应力集中。
5. 抽芯距离不足，斜顶没有完全脱离倒扣，强行顶出拉扯断裂。
解决
1. 斜顶角度控制 5‑8°zui佳，尽量不超 12°；倒扣＞5mm 优先改用滑块。
2. 做运动仿真检查全程干涉；增加限位块，控制顶出行程；保证复位杆有效强制复位。
3. 斜顶座螺丝用 12.9 级，打螺纹胶；T 型槽间隙合理，不能太松。
4. 精加工后抛光去除刀痕；热处理做好去应力。
5. 核算抽芯距离，预留 0.5‑1.5mm 安全余量。
三、产品拉伤、顶白、顶裂、斜顶位发白
现象：斜顶对应产品位置刮花、发白、开裂、倒扣位置拉变形。
原因
1. 斜顶头部抛光不良，表面粗糙；缺少铲胶角度。
2. 斜顶抽芯行程不够，斜顶还挂住产品倒扣就开始顶出。
3. 脱模斜度不足；模温过高 / 过低，胶料粘模。
4. 斜顶运动滞后，不同步，斜顶头刮擦产品。
解决
1. 斜顶成型面镜面抛光；头部做 0.03‑0.05mm 铲胶。
2. 重新核算顶出行程，保证斜顶先退完倒扣再完全顶出。
3. 优化模温、射胶保压参数；适当加大产品脱模斜度。
4. 检查斜顶座、导向是否卡顿，保证斜顶运动同步。
四、斜顶位置飞边、披锋
现象：斜顶头部封胶位置出现毛边。
原因
1. 斜顶头部封胶间隙过大；斜顶复位不到位。
2. 斜顶受侧向力退让，合模时斜顶被挤开，出现缝隙。
3. 斜顶座 T 槽间隙太大，斜顶头部偏移。
4. 射胶压力过大。
解决
1. 封胶段严格控制 0.01‑0.03mm；修配斜顶头部贴合。
2. 检查复位机构，确保斜顶完全复位到位。
3. 减小斜顶座 T 槽配合间隙，减少摆动量；角度不要过大，降低侧向推力。
4. 适当降低射胶保压压力。
五、斜顶复位不良、合模撞模风险
现象：回位不到位，合模撞击斜顶头，压伤模仁和产品。
原因
1. 只依靠产品胶位把斜顶压回去，没有复位杆强制复位。
2. 斜顶座磨损卡滞；导向槽磨损；异物卡住斜顶。
3. 弹簧复位失效（部分结构）。
4. 顶针板限位失效，顶出超程。
解决
1. **必须依靠复位杆强制复位，禁止靠产品压回斜顶**。
2. 清理导向，更换磨损斜顶座、导向块。
3. 增加限位块，限制zui大顶出行程，防止超程。
4. 试模前手动开合模确认斜顶完整回位。
六、斜顶头部掉块、崩角
现象：斜顶成型边角崩缺。
原因
1. 尖角位置应力集中；热处理脆化。
2. 装配合模错位撞击；清角加工不到位。
3. 抛光打磨过度，局部变薄强度差。
解决
1. 尖角做 R 过渡，避免尖锐直角；热处理去应力。
2. 装配确认无干涉；清角加工到位，不要手工过度打磨。
3. 组合式斜顶头部损坏直接更换斜顶头，不用整支更换。
七、斜顶磨损快，寿命短
现象：量产一段时间，导向位、斜顶座磨损，间隙变大，产品出现批锋、尺寸偏移。
原因
1. 钢对钢摩擦，无自润滑导向；缺少润滑保养。
2. 斜顶角度大，侧向力大。
3. 顶针板不平衡，偏磨。
解决
1. 导向使用石墨青铜耐磨块；定期加注高温润滑脂。
2. 优化斜顶角度，减小侧向力；检查中托司保证顶针板平行。
3. 量产定期点检斜顶座、导向块磨损情况，及时更换易损件。
