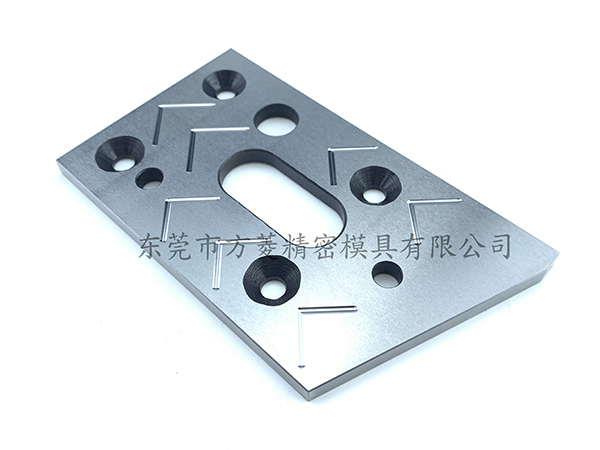

​一、斜零件顶完整工作原理（顶出同步侧向抽芯）
1. 基础结构关系
斜顶由斜顶头（成型倒扣）、斜顶杆、斜顶滑座（T 型滑脚）、导向压板、耐磨片、限位螺丝组成；
滑座固定在顶针板上，斜顶杆斜穿 B 板、推板，头部贴合产品内侧倒扣。
2. 开模 + 顶出两步动作逻辑
1）模具开模：母模（前模）与公模（后模）分开，产品留在公模一侧；
2）注塑机顶棍推动顶针板整体向前顶出：
斜顶滑座跟着顶针板直线向前运动；
滑座内部 T 槽带有倾斜斜面，直线推力转化为斜顶杆斜向滑动；
斜顶头一边向前顶出脱离型腔，一边向产品中心横向后退，横向后退距离刚好避开产品内侧倒扣（抽芯距离 = 倒扣深度）；
3）顶出到位取件；
4）合模复位：母模压紧斜顶头部，或顶针板回针带动滑座后退，斜顶沿斜面归位，完成一次循环。
3. 核心力学原理
斜面传动：直线运动 ↔ 侧向水平抽芯运动
顶出行程 L、斜顶角度 α、倒扣抽芯距 S 关系式：
S = L × tanα
举例：斜顶 8°，顶出行程 30mm，抽芯距 = 30×tan8°≈4.2mm，刚好脱 4mm 深度倒扣。
4. 限位保护原理
限位螺丝限制滑座zui大顶出距离，防止斜顶杆完全脱出 T 槽滑座、顶断斜顶；
两侧导向压板约束斜顶杆左右摆动，保证横向抽芯稳定不偏位。
二、斜顶对应的产品结构特点（什么产品必须用斜顶）
1. 产品存在内侧倒扣（核心特征）
产品内壁、内圈、圆筒内部有挂钩、卡扣、凹槽、环形凸筋、内螺纹小段；
滑块只能做外侧倒扣，内部倒扣只能斜顶 / 内行位。
家电：洗衣机圆筒卡扣、空调圆形风道内勾、旋钮内卡环、电饭煲内衬倒扣；
圆件：圆筒内壁环形卡扣、瓶盖内侧倒勾、风机内法兰凹槽。
2. 倒扣空间狭小，无法安装滑块 / 内行位
产品壁厚薄、内部空间紧凑，无位置放油缸、铲基、滑块镶件，斜顶占用空间更小，结构精简。
3. 倒扣深度浅（常规抽芯距 0.5~8mm）
斜顶适合浅倒扣；倒扣深度＞10mm 优先内行位，斜顶杆过长易弯曲、卡死。
4. 多圈、多组均匀分布内侧倒扣（圆形产品常用）
圆筒、环形壳体一圈多组对称卡扣，可布置多支同步斜顶，顶出同步，不易刮伤圆件内壁、不会造成产品失圆。
5. 产品外观要求高，不允许外侧分型线、滑块痕
斜顶机构全部在后模内部，产品外表面无滑块接合线，适合高光外壳、外观件。
6. 中小型壳体、小家电、圆形回转件
薄壳、高度不高的产品优先斜顶；超高深筒产品细长斜顶易变形，需增加多层导向压板辅助。
三、斜顶结构自身特点（优势）
结构紧凑，模具厚度更小，适配中小型注塑机；
同步动作：顶出和抽芯一步完成，不需要额外油缸、延时抽芯，控制简单；
成本低：对比液压内行位，零件少、加工装配简单、维修方便；
外观友好：仅产品内侧有细小斜顶接合线，外表面无痕迹；
多组同步：圆形产品一圈多斜顶，顶出力均匀，产品不易变形、发白；
维修便捷：仅需拆后模，耐磨片、斜顶杆单独更换，不用整套拆滑块机构。
四、斜顶固有局限（对应产品不适用场景）
倒扣太深不适用：抽芯距大时斜顶杆细长，顶出易弯曲、卡死、断裂；
无法做大抽芯距、长距离侧向抽芯；
产品内侧会残留斜顶拼接线，超高镜面无痕迹要求产品需改用其他结构；
斜顶头部属于活动镶件，配合间隙控制不好易产生内侧飞边；
玻纤增强塑料量产摩擦大，若无耐磨片、氮化处理，磨损快，倒扣尺寸会偏移。
