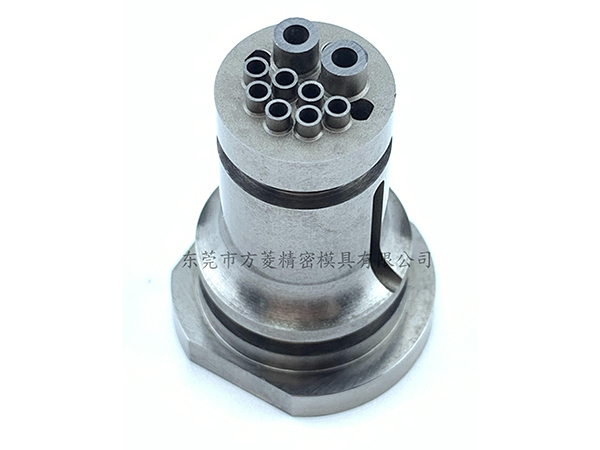

​连接器模具的设计是一个复杂且精细的过程，其设计要点涉及多个方面，以确保模具能够高效、精准地生产出符合要求的连接器产品。以下是连接器模具设计的关键要点：
一、尺寸与形状精度
精确匹配产品需求：
模具设计必须严格依据连接器的尺寸和形状要求进行，确保模具型腔和型芯的尺寸与产品图纸一致。
对于精密连接器，如引脚间距在0.3-0.5mm的连接器，模具的尺寸公差通常要控制在±0.005mm以内，以满足高精度的生产需求。
考虑收缩率：
塑料材料在注塑过程中会发生收缩，模具设计时需根据材料的收缩率进行适当补偿，以确保成品尺寸符合设计要求。
不同塑料材料的收缩率不同，设计时需查阅材料手册或通过实验确定具体收缩率值。
二、材料选择与性能
模具材料选择：
模具材料应具有高硬度、高韧性、耐磨性和耐腐蚀性，以保证模具的使用寿命和加工精度。
常用模具材料包括PPS、PET、PA、LCP等塑料模具材料，以及不锈钢模具材料（如SUS420等）用于耐腐蚀性要求较高的场合。
材料性能匹配：
模具材料的选择应与连接器的使用环境相匹配，如高温、高压、腐蚀等环境需选择相应性能的材料。
考虑材料的加工性能，如切削性、热处理性能等，以确保模具制造过程的顺利进行。
三、结构设计优化
浇口与流道设计：
浇口位置和类型对注塑质量影响重大，需根据连接器的形状和尺寸选择合适的浇口类型（如针点浇口、侧浇口等）。
流道设计应确保熔体能够均匀、快速地填充到型腔中，避免产生填充不足、熔接痕等缺陷。
对于多型腔模具，流道长度应尽量相等，以保证每个型腔的填充压力和时间一致。
脱模结构设计：
脱模结构设计需考虑连接器的形状和尺寸，确保在脱模过程中不会损坏产品。
采用合适的顶出方式（如推杆、推板、推管等）和顶出位置，确保产品能够顺利脱模。
对于精密连接器，可考虑采用二次顶出或延迟顶出等特殊脱模方式，以减少脱模力对产品的影响。
冷却系统设计：
冷却系统设计对注塑周期和产品质量有重要影响，需根据模具结构和产品形状合理布置冷却水道。
冷却水道应尽量靠近型腔表面，以加快冷却速度，缩短注塑周期。
考虑冷却水的流量和温度控制，以确保模具温度均匀，避免产生热应力导致的模具变形或产品缺陷。
模具强度与刚性
模具结构应具有足够的强度和刚性，以承受注塑过程中的高压和高温。
对于大型或复杂模具，需进行结构强度计算和分析，以确保模具在使用过程中不会发生变形或损坏。
四、配合精度与表面质量
配合精度控制：
模具的配合精度直接影响到连接器的尺寸和性能，需采用高精度加工和测量设备保证模具的配合精度。
对于关键尺寸（如引脚间距、孔径等），需进行严格的公差控制，以确保产品符合设计要求。
表面质量要求：
模具表面质量对连接器的外观和性能有重要影响，需进行表面处理（如抛光、镀铬等）以提高模具表面质量。
表面处理应均匀、光滑，避免产生划痕、凹坑等缺陷，以确保产品表面质量符合要求。
五、生产效率与自动化
生产效率考虑：
模具设计应考虑生产效率，尽量简化模具结构，减少加工工序和装配时间。
采用快速换模技术，缩短模具更换时间，提高生产效率。
自动化程度提升：
考虑模具与自动化设备的兼容性，如与机械手、注塑机等设备的配合使用。
设计自动化顶出、取件等机构，减少人工操作，提高生产自动化程度。
