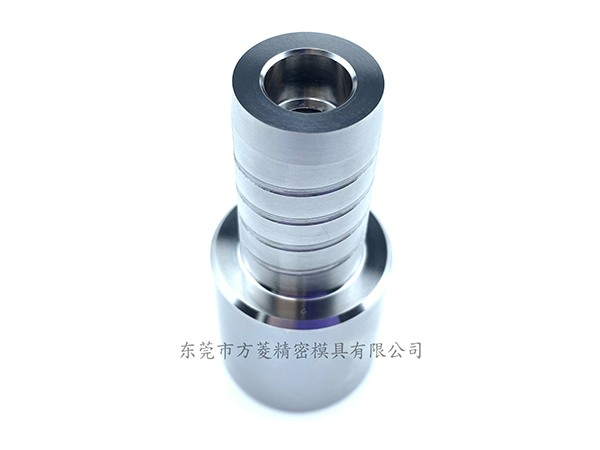

​模具圆件作为模具中的关键组成部分，其设计质量直接影响模具的精度、寿命及成型产品的品质。在模具圆件的设计过程中，需综合考虑功能需求、加工工艺、材料特性及装配要求等多方面因素。以下是模具圆件设计过程中需要注意的要点：
一、功能需求与结构设计
明确功能定位
根据模具的具体用途（如冲压、注塑、压铸等），确定圆件的功能，如导向、定位、成型、顶出等。
例如，导柱需承受侧向力并引导上模与下模准确闭合，而型芯则需直接成型产品的圆形轮廓。
优化结构形式
根据功能需求选择合适的结构形式，如圆柱形、套形、台阶形等。
例如，导柱通常设计为阶梯轴结构，以增强刚性并便于装配；型芯则可能采用组合式结构，以降低加工难度和成本。
考虑装配与配合
确保圆件与模具其他部件的配合精度，如导柱与导套的间隙配合、型芯与型腔的过盈配合等。
预留适当的装配间隙或调整量，以补偿加工误差和热膨胀变形。
二、尺寸精度与公差控制
确定关键尺寸
识别影响模具功能和成型产品质量的尺寸，如直径、长度、圆度、同轴度等。
例如，导柱的直径直接影响导向精度，型芯的直径则决定成型孔的尺寸。
合理分配公差
根据模具的使用要求和加工条件，合理分配各尺寸的公差，确保圆件在装配后能满足设计要求。
例如，对于高精度模具，导柱与导套的配合间隙需控制在微米级；对于一般模具，则可适当放宽公差要求。
考虑形位公差
除了尺寸公差外，还需关注形位公差，如圆度、圆柱度、同轴度等。
例如，型芯的圆度误差过大会导致成型孔的椭圆度超差，影响产品的密封性能。
三、材料选择与热处理
根据工况选择材料
根据模具圆件的工作条件（如受力大小、磨损情况、温度变化等）选择合适的材料。
例如，导柱需承受较大的侧向力和摩擦力，通常选用高碳铬轴承钢（如GCr15）或渗碳钢（如20CrMnTi）；型芯则需具备良好的耐磨性和耐腐蚀性，可选用不锈钢（如3Cr13）或硬质合金。
考虑热处理工艺
通过热处理改善材料的机械性能，如硬度、耐磨性、韧性等。
例如，导柱通常需进行淬火和低温回火处理，以获得高硬度和良好的耐磨性；型芯则可能采用渗氮处理，以提高表面硬度和耐腐蚀性。
评估材料成本与加工性
在满足性能要求的前提下，尽量选择成本较低、加工性较好的材料。
例如，对于非关键部位的圆件，可选用普通碳钢或合金钢，以降低制造成本。
四、表面处理与润滑
选择合适的表面处理工艺
根据模具圆件的使用要求，选择合适的表面处理工艺，如镀铬、渗氮、喷涂等。
例如，导柱表面镀铬可提高耐磨性和耐腐蚀性；型芯表面渗氮可增强表面硬度和抗咬合性能。
考虑润滑方式
对于需要频繁运动的圆件（如导柱、推杆等），需设计合理的润滑方式，以减少摩擦和磨损。
例如，可在导柱与导套之间设置油槽或油孔，以便注入润滑油；也可采用自润滑材料或固体润滑剂，以简化润滑系统。
五、加工工艺与检测
制定合理的加工工艺路线
根据模具圆件的结构特点和材料特性，制定合理的加工工艺路线，确保各加工工序能顺利衔接并满足设计要求。
例如，对于高精度圆件，需采用粗加工、半精加工和精加工的分阶段加工方式，以逐步提高加工精度。
选用合适的加工设备和工艺参数
根据加工工艺路线的要求，选用合适的加工设备和工艺参数，如车床、磨床、电火花加工机等。
例如，对于圆柱形零件的车削加工，需选择刚性好的车床和合适的切削参数，以避免振动和变形。
加强过程检测与质量控制
在加工过程中加强检测和质量控制，及时发现并纠正加工误差，确保圆件的尺寸精度和形位公差符合设计要求。
例如，可采用三坐标测量仪、圆度仪等高精度检测设备对圆件进行全面检测。
