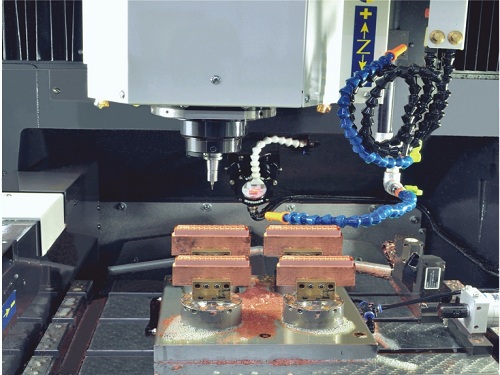

​外壳铣床加工‌主要靠数控铣床或加工中心，通过高速旋转刀具切削金属或塑料外壳，能做出高精度的复杂形状，具体工艺得看外壳材质和结构要求 。‌‌以下是外壳铣床加工的避坑要点：
一、装夹避坑（80% 变形、压伤根源）
❌禁止直接夹紧薄壁悬空区域
✅压块、虎钳夹持位置选择筋位、厚壁、实体凸台；薄壁悬空处不能受压，极易压塌、弹性变形。
❌夹紧力过大
铝合金外壳尤其明显：加工时尺寸合格，松夹后回弹超差；夹紧以不晃动为准，不要蛮力锁紧。
❌真空吸盘使用误区
壳体有通孔、缺口会漏气；壁厚＜1.2mm 慎用负压，会把壳体吸凹陷；粗加工不要全开大吸力。
❌翻面无统一基准，随意找正
✅优先设计工艺搭子、工艺基准凸台；正反两面共用同一基准；杜绝每次翻面重新分中。
❌压块直接压外观面
✅压块底部垫紫铜 / 软胶片；禁止钢压块直接接触阳极面、抛光外观面。
❌零件底部悬空、局部虚支撑
底部必须等高块全面支撑，局部悬空铣削受力会下沉，平面度报废。
二、粗加工避坑（控制应力，防止后续变形核心）
❌开粗余量留得不均匀，局部余量过大
✅单边预留0.25～0.4mm 精加工余量；薄壁侧壁不要紧贴侧壁啃料，减少挤压应力。
❌开粗完成直接精加工（重大隐患）
✅开粗后松夹静置 4h 以上释放应力；高精度壳体必须低温去应力，否则精加工后持续缓慢变形。
❌深型腔单向一层切削到底
✅采用环绕分层铣削；单向大切削产生单向拉扯应力，壳体扭曲。
❌粗加工盲目追求大切深、高进给
薄壁外壳粗加工冲击大，产生震纹，应力堆积；分层逐步下刀。
❌拐角不留清角余量
粗铣拐角直接踩到zui终尺寸，转角切削负荷暴增，容易崩刀 + 壳体变形；拐角预留 R 余量。
三、精加工避坑（尺寸、外观、震刀管控）
❌精加工大切深、大侧向负荷
✅精铣每层切深控制 0.1～0.2mm，减小让刀、震刀；侧壁优先顺铣。
❌刀具悬伸过长
悬伸越长震颤越严重，侧壁出现波纹刀纹；能短刀柄绝不加长。
❌一把刀同时加工外观面 + 内部装配面
刀具磨损后外观先出现刀纹；条件允许：外观面单独一把新刀精加工。
❌内外拐角强行清直角
图纸无强制要求，尽量 R≥1.5；直角需要极小刀具，效率低、易断刀、表面差；图纸有直角单独安排清角工序。
❌精加工中途随意抬刀，产生接刀痕
规划刀路，把抬刀点安排在非外观隐蔽位置。
❌型腔侧壁、底面一刀走完不做光底、光侧分离
底面与侧壁切削阻力不同，容易出现高低差；优先侧壁、底面分开精铣。
四、尺寸与变形专项避坑（外壳常见不良）
❌加工完成立刻测量尺寸
切削升温壳体膨胀，冷却后尺寸缩小，造成误判；冷却至室温再检测。
❌忽视热变形，高速加工不开足切削液
干切温升大，壳体冷热变形，同时容易粘刀、拉伤铝件。
❌螺纹孔、小孔安排在精加工之前
攻牙、钻孔轴向力拉扯壳体，导致型腔变形；建议：型腔精加工完成后再钻孔攻牙。
❌薄壁侧壁不预留弹性补偿
壁厚≤1.5mm 侧壁，精加工容易让刀；可根据材料特性微量补偿刀具半径。
❌忽略装配止口变形
止口属于配合关键尺寸，粗加工预留余量，zui后单独一刀精修止口，不要和型腔一起加工。
五、外观表面质量避坑（阳极、喷砂外壳重点）
❌逆铣加工外观面
逆铣容易产生撕料、毛刺、划痕；外观面全程顺铣。
❌刀具磨损后继续加工外观件
铝件钝刀极易粘铝屑，形成表面划痕、麻点。
❌加工后铝屑留在型腔，再次下刀碾压
精加工前用气枪清理内腔铝渣。
❌尖角无倒角
尖锐棱边极易崩缺、毛刺难清理；内外棱边统一 C0.3~C0.5 工艺倒角。
❌刀路进出刀设在可视外观面
进刀痕、退刀凹坑是外观主要不良，进出刀安排在槽内、装配隐蔽位。
六、工序、图纸、后处理避坑
❌外形直接铣断，无工艺搭子
✅异形外壳外形保留多处工艺搭子，全部加工完成后再切断，减少翻面变形。
❌图纸未区分非外观面 / 外观面公差，统一严苛公差，增加成本。
❌未考虑后续表面处理余量
阳极氧化、喷砂会去除一层材料；精加工尺寸预留表面处理余量（铝件单边 0.03~0.06mm）。
❌加工完成堆压摆放
精加工外壳堆叠挤压产生变形、划伤；单件放置、使用泡棉隔离。
❌忽略壳体内部交叉筋位干涉
编程前模拟刀路，防止刀柄撞筋、撞型腔内壁。
七、高频致命错误汇总（车间红线）
粗加工后不松夹释放应力直接精铣 → 变形报废
虎钳大力夹紧薄壁悬空壳体 → 松夹回弹尺寸超差
长悬伸刀具精加工薄壁 → 震刀波纹
通孔壳体使用真空吸盘 → 漏气、吸附凹陷
攻牙放在型腔精加工前面 → 壳体受力扭曲
外观面逆铣、钝刀加工 → 划痕、毛刺无法修复
