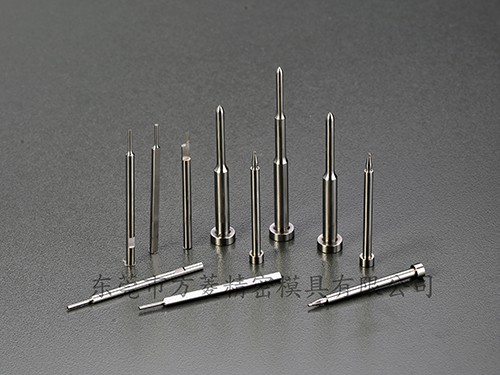

​斜顶零件作为注塑模具中解决产品内侧凹或倒扣结构的核心部件，其设计需兼顾功能实现、加工可行性及模具寿命。以下是斜顶零件设计的关键要点，涵盖结构、参数、干涉、润滑及材料选择等方面：
一、角度与行程设计
斜顶角度
范围：通常为3°~12°，常见值为5°~8°。角度过小（如＜3°）会导致侧向抽芯距离不足，角度过大（如＞12°）易引发卡死或磨损加剧。
选择依据：
产品结构：倒扣深度大时需增大角度以缩短顶出行程。
模具强度：大角度斜顶需加粗杆径或增加导向结构，避免变形。
加工限制：角度过大时，斜顶孔加工难度增加，需评估机床能力。
示例：若倒扣深度为2mm，顶出行程为15mm，则斜顶角度θ=arctan(2/15)≈7.6°，可取标准值8°。
抽芯距与顶出行程
抽芯距：需大于产品倒扣宽度3mm以上，确保完全脱离。
顶出行程：需满足产品脱模高度，同时考虑斜顶角度对侧向位移的影响。
计算关系：侧向抽芯距 L=H×tanθ，其中H为顶出行程，θ为斜顶角度。
二、尺寸与强度设计
斜顶杆尺寸
宽度：根据产品倒扣宽度确定，通常不小于倒扣宽度+2mm，最小宽度≥6mm。
厚度：需保证抗弯强度，一般厚度≥宽度/2（如宽度10mm时厚度≥5mm）。
杆径：大角度或长行程斜顶需加粗杆径，或采用双导滑块结构增强刚性。
斜顶头设计
形状匹配：与产品倒扣结构完全吻合，避免间隙导致粘模。
基准面：头部需设计两个互相垂直的基准面，便于加工定位。
反斜度：若产品倒扣为内凹结构，斜顶头可设计反斜度（如1°~2°），防止顶出时铲胶。
斜顶座与导滑块
斜顶座：固定于顶针板，需与斜顶杆连接牢固（如压板式、销钉式或整体式）。
导滑块：
材料：常用青铜或40Cr钢，表面硬度≥45HRC。
形式：根据斜顶长度选择T型、燕尾型或滑块式，确保导向精度。
间隙：导滑块与斜顶杆间隙控制在0.02~0.05mm，避免卡滞。
三、干涉与运动协调
干涉检查
顶针干涉：斜顶顶部需低于产品表面0.05~0.1mm，避免顶出时刮伤产品。
骨位干涉：检查斜顶运动轨迹是否与产品骨位、加强筋碰撞，必要时调整斜顶角度或产品结构。
多斜顶协同：若模具中有多支斜顶，需确保动作同步，避免顶出行程差异导致产品变形。
运动灵活性
润滑设计：在导滑块与斜顶杆接触面加工油槽，或采用石墨自润滑材料。
排气槽：在斜顶与型芯配合处开设排气槽（深度0.02~0.05mm），防止真空吸附导致粘模。
四、材料与热处理
材料选择
斜顶杆：常用H13（热作模具钢）或718H（预硬塑胶模具钢），需具备高耐磨性。
斜顶头：优先选用718H或NAK80（预硬钢），硬度48~52HRC，保证成型精度。
导滑块：青铜或40Cr钢，表面淬火处理（硬度≥45HRC）。
热处理要求
H13钢：真空淬火至48~52HRC，回火后硬度均匀性≤1HRC。
718H钢：去应力退火处理，消除加工内应力，防止变形。
表面处理：斜顶杆表面氮化处理（厚度0.05~0.1mm），提升耐磨性。
五、装配与调试要点
装配顺序：
先安装斜顶座于顶针板，再装入斜顶杆，最后固定导滑块。
检查斜顶杆与斜顶座连接是否牢固，运动是否顺畅。
试模调整：
顶出测试：观察斜顶动作是否同步，产品是否变形或粘模。
角度修正：若抽芯距不足，可微调斜顶角度（每次调整≤1°）。
润滑维护：定期清理油槽，补充润滑脂，延长斜顶寿命。
六、特殊场景设计
薄壁斜顶：
宽度≤4mm时，采用销钉式连接，减少装配间隙。
增加导向杆或双导滑块，防止运动偏移。
长行程斜顶：
角度≤5°，杆径加粗至宽度1.5倍以上。
采用分段式斜顶结构，降低加工难度。
高温环境：
选用耐高温材料（如ASP23高速钢），表面镀钛处理。
增加冷却水路，控制斜顶温度。
