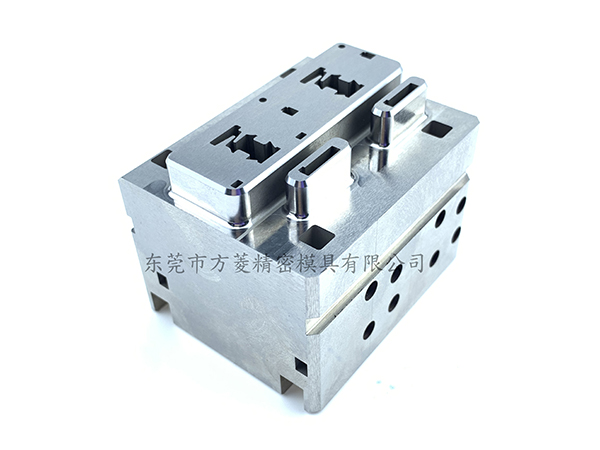

模具放电加工（又称电火花加工，EDM）是一种利用电极与工件之间脉冲性火花放电产生的高温熔化或汽化金属，实现零件加工的精密制造技术，广泛应用于模具型腔、复杂曲面、精密孔槽等难加工部位的加工。以下从工作原理和特点两方面详细介绍：
一、工作原理
模具放电加工的核心是 **“电蚀效应”**，即通过脉冲电流在电极与工件之间产生火花放电，利用瞬间高温蚀除金属，具体过程如下：
间隙设置
加工时，电极（工具电极）与工件（通常为导电材料，如模具钢）之间保持一定的微小间隙（0.01-0.1mm），并浸泡在绝缘工作液（如煤油、去离子水）中，避免持续短路。
脉冲放电
脉冲电源向电极与工件施加高频脉冲电压，当电压升高到超过间隙介质的击穿强度时，工作液被击穿，形成瞬时放电通道，通道内电流密度可达 10⁴-10⁹ A/cm²。
高温蚀除
放电瞬间产生极高温度（10000-20000℃），使电极和工件接触点的金属迅速熔化甚至汽化，形成微小的蚀坑。同时，高温使工作液汽化膨胀，产生冲击波，将熔化的金属碎屑抛出，落入工作液中冷却。
循环加工
一次放电后，脉冲电源暂停，工作液恢复绝缘状态；随后电源再次施加脉冲，重复放电 - 蚀除过程。通过无数次脉冲放电的累积，最终在工件上加工出与电极形状相反的型腔或轮廓。
二、主要特点
1. 加工优势
不受材料硬度限制
只要工件导电，无论硬度如何（即使是淬火后的高硬度模具钢、硬质合金等），都能加工，特别适合加工传统切削方法难以处理的淬硬模具零件。
加工精度高
脉冲参数（电流、时间）可精确控制，加工精度可达 ±0.001mm，表面粗糙度 Ra 可低至 0.1μm，能满足模具型腔的精密尺寸和表面质量要求（如塑料模的高光洁度型腔）。
适合复杂形状加工
无需刀具与工件接触，可加工传统切削难以实现的复杂曲面、窄缝、深槽、异形孔等（如模具的异形型芯、花纹型腔），电极形状可按工件要求设计，灵活性高。
无切削力
加工过程中电极与工件不接触，不存在机械切削力，不会产生工件变形或刀具磨损，适合加工薄壁、细长等易变形的模具零件。
2. 局限性
加工效率较低
依赖脉冲放电的累积蚀除，材料去除率低（通常为 10-500 mm³/min），远低于切削加工，不适合大面积粗加工，一般用于模具的精密成型或修整。
电极损耗问题
放电过程中电极也会被蚀除（尽管可通过极性选择减少损耗），可能影响加工精度，复杂形状电极的制造和修正成本较高。
加工表面有变质层
放电高温会使工件表面形成一层硬化层（白层），若处理不当可能导致模具使用时出现裂纹，需通过后续抛光或退火去除。
仅适用于导电材料
无法加工非金属或不导电材料（如陶瓷、塑料模具的非导电嵌件），且对工作液的绝缘性、清洁度要求较高，需定期更换过滤。
三、应用场景
模具放电加工是模具制造的核心技术之一，主要用于：
塑料模、冲压模、压铸模的型腔、型芯加工；
模具的精密镶件、异形孔、深槽加工；
模具的修复（如磨损型腔的补加工）。
其 “以柔克刚” 的特性，使其在高精度、复杂形状模具加工中不可替代，尽管效率较低，但能满足模具对精度和形状的严苛要求。
